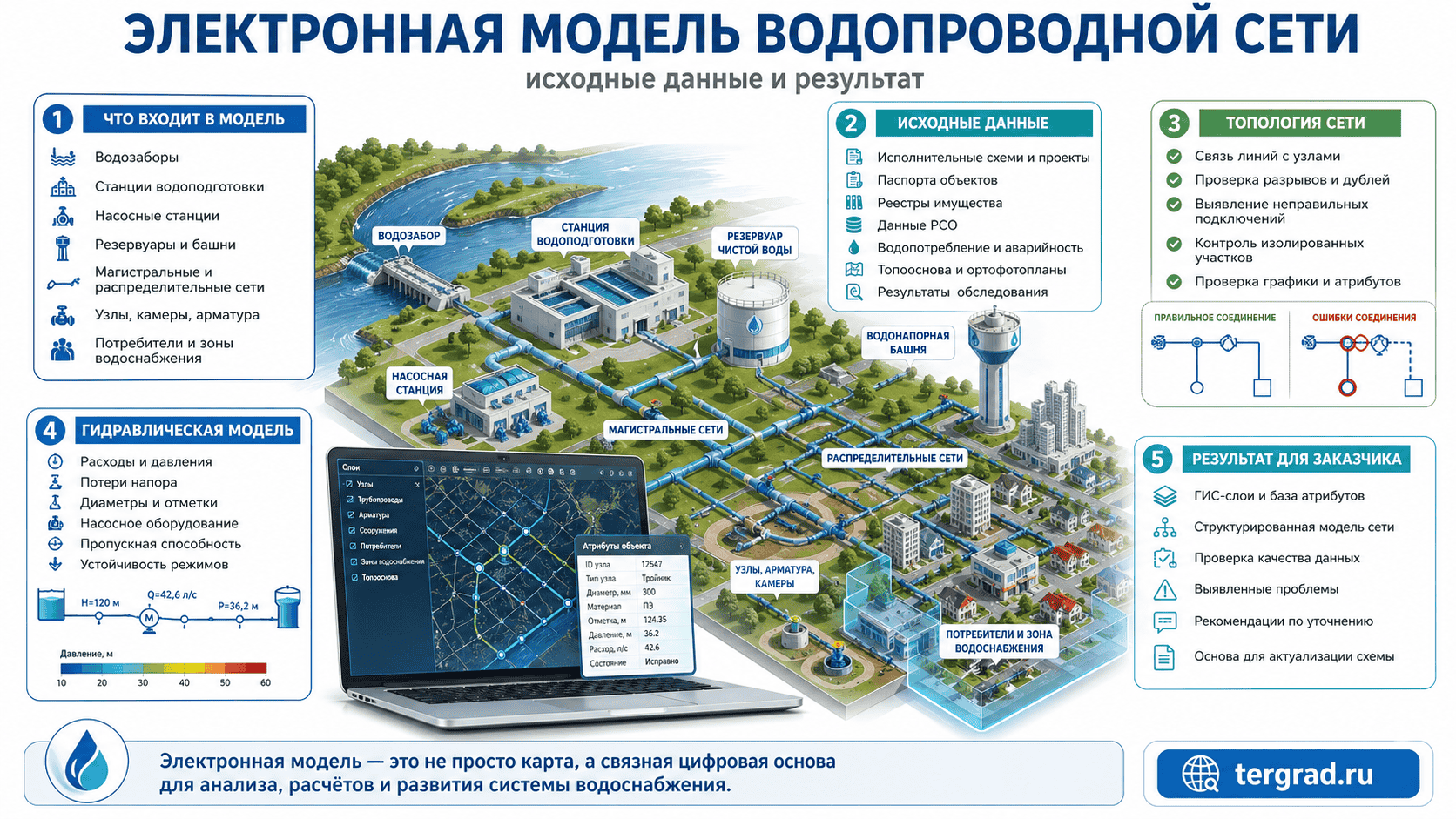

Электронная модель водопроводной сети — это цифровое представление системы водоснабжения, в котором геометрия объектов связана с инженерными характеристиками и расчетными данными. Такая модель используется при разработке и актуализации схемы водоснабжения, подготовке мероприятий, анализе балансов, оценке подключений и моделировании режимов работы сети.
Что входит в электронную модель
В базовом составе электронная модель водоснабжения включает водозаборы, станции водоподготовки, насосные станции, резервуары, водонапорные башни, магистральные и распределительные сети, узлы, камеры, арматуру, потребителей и зоны водоснабжения. Каждый объект должен иметь координатную привязку и набор атрибутов.
Для трубопроводов важны диаметр, материал, длина, год ввода, техническое состояние, принадлежность к зоне, тип участка и связь с узлами. Для насосных станций — производительность, напор, состав оборудования, резервирование и фактическая загрузка.
Исходные данные
Для создания электронной модели используются исполнительные схемы, проектная документация, паспорта объектов, реестры имущества, сведения ресурсоснабжающей организации, данные о водопотреблении, аварийности, ремонтах, материалах и диаметрах труб. Также применяются топографические основы, ортофотопланы, кадастровые данные и результаты обследования.
Топология сети
Ключевое отличие электронной модели от простой карты — наличие топологии. Линии должны быть связаны с узлами, источниками, насосными станциями, резервуарами и потребителями. Если сеть нарисована как набор независимых отрезков, она может выглядеть корректно визуально, но не будет пригодна для расчетов.
Топологическая проверка выявляет разрывы, дубли, неправильные подключения, изолированные участки, ошибки направления и несоответствия между графикой и атрибутами. Для схемы водоснабжения это критично, потому что ошибки в модели приводят к неверным выводам о зонах действия, дефицитах и мероприятиях.
Гидравлическая модель
При наличии достаточных данных электронная модель может быть использована как основа гидравлической модели. В этом случае учитываются расходы, отметки, диаметры, шероховатость, насосное оборудование, резервуары и потребители. Расчеты позволяют оценивать давления, потери напора, пропускную способность и устойчивость режимов.
Результат для заказчика
Заказчик получает структурированную электронную модель, которая может включать ГИС-слои, базу атрибутов, перечень объектов, схемы зон водоснабжения, результаты проверки данных, выявленные проблемы и рекомендации по уточнению.
FAQ
Чем электронная модель отличается от ГИС-карты?
ГИС-карта может быть просто визуальным отображением объектов. Электронная модель содержит связную структуру данных, топологию, атрибуты и возможность расчетного анализа.
Нужно ли обновлять электронную модель?
Да. Модель должна актуализироваться при реконструкции, строительстве, изменении нагрузок, выявлении ошибок и уточнении исходных данных.
