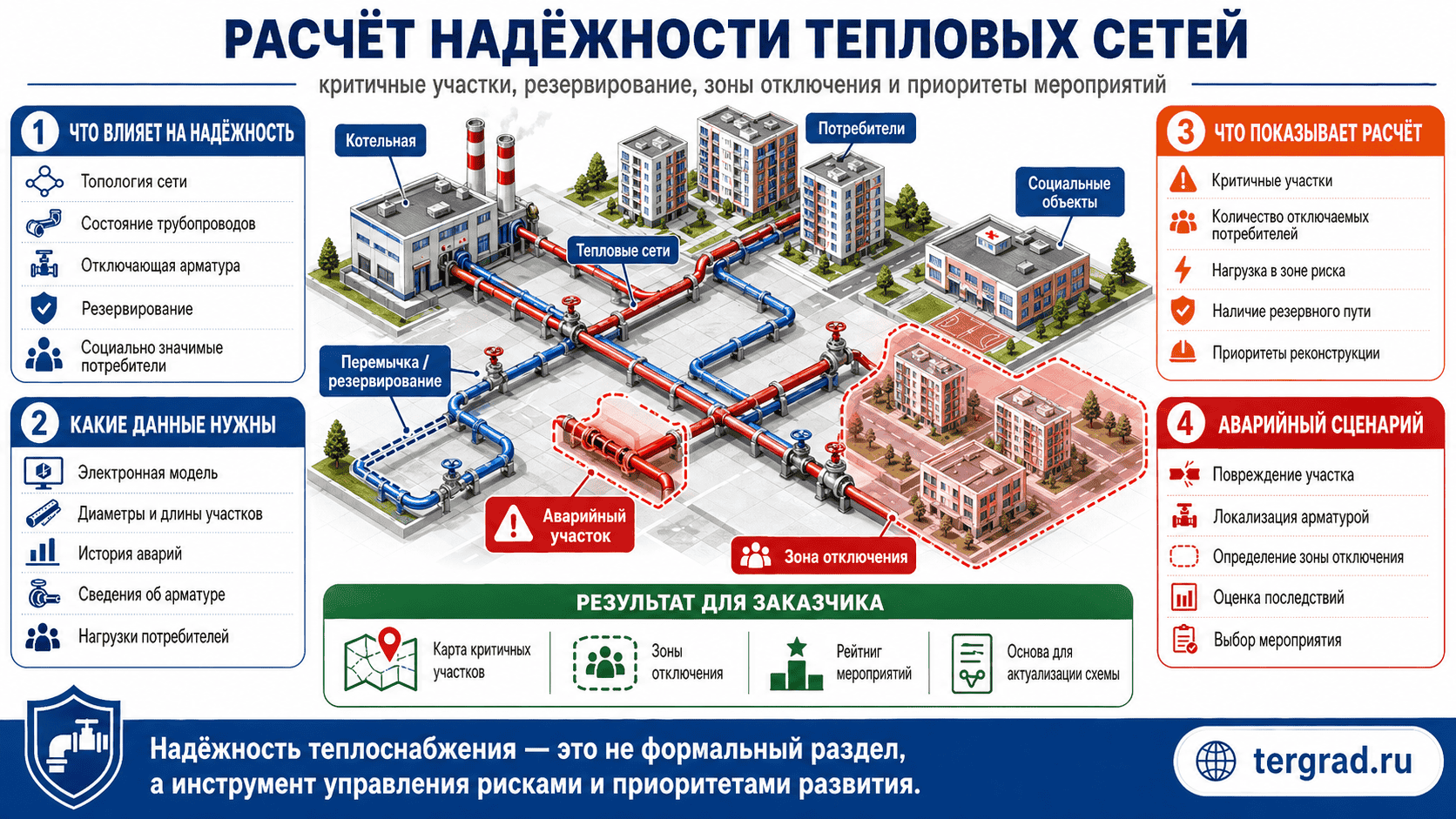

Расчет надежности тепловых сетей — один из наиболее практичных разделов схемы теплоснабжения. Он показывает, насколько система устойчива к отказам, какие участки являются критичными, какие потребители попадают в зону отключения при аварии и какие мероприятия действительно повышают надежность теплоснабжения.
При актуализации схемы теплоснабжения надежность должна оцениваться не формально, а на основании фактической структуры сети, состояния источников, наличия резервирования, отключающей арматуры, истории аварий и электронной модели. Без такого анализа перечень мероприятий часто получается случайным: меняются участки, которые проще включить в программу, а не те, которые сильнее всего влияют на риск отключений.
Что означает надежность теплоснабжения
В инженерном смысле надежность теплоснабжения — это способность системы обеспечивать потребителей тепловой энергией в расчетных условиях и сохранять работоспособность при отказах отдельных элементов. Для муниципальной системы это особенно важно зимой, когда авария на одном участке тепловой сети может быстро стать социальной проблемой.
Надежность зависит от источников, тепловых сетей, насосного оборудования, арматуры, схемы подключения потребителей, возможности переключения, состояния резервных линий, доступности ремонтных бригад и качества эксплуатационной документации.
Почему расчет надежности нужен именно при актуализации
Актуализация схемы теплоснабжения фиксирует изменения, которые произошли после утверждения предыдущей версии: построены или закрыты источники, заменены участки сетей, изменились нагрузки, появились новые потребители, ухудшилось состояние отдельных трубопроводов. Все это влияет на надежность.
Если при актуализации просто переписать старый раздел, документ не покажет реальных рисков. Например, после подключения нового социального объекта к тупиковой ветке его надежность может оказаться ниже требуемой. Или после вывода старой котельной часть потребителей может потерять резервный источник.
Какие данные нужны для расчета
Для оценки надежности требуется электронная модель сети, перечень источников, сведения о потребителях, данные об отключающей арматуре, информация о диаметрах и протяженности участков, данные о техническом состоянии, аварийности, сроках эксплуатации и результатах обследований.
Особенно важна корректная топология. Если модель не знает, какой участок с каким соединен, расчет зон отключения и критичных участков будет недостоверным. Поэтому перед расчетом надежности часто требуется техническая чистка модели: устранение разрывов, дубликатов, несвязанных потребителей и ошибок направления.
Как анализируются тупиковые сети
В малых муниципальных образованиях большая часть тепловых сетей имеет тупиковую структуру. Это означает, что потребители подключены последовательно или через ответвления, а альтернативный путь подачи теплоносителя отсутствует. В такой системе повреждение магистрального участка может отключить все объекты ниже по сети.
Для тупиковых сетей расчет надежности должен определить критичные участки, количество потребителей под риском, тепловую нагрузку отключаемой зоны, наличие социально значимых объектов и возможность локализации аварии арматурой. Чем больше нагрузка и социальная значимость зоны за участком, тем выше приоритет его реконструкции или резервирования.
Как анализируются кольцевые и резервируемые сети
В кольцевых сетях важно проверить, действительно ли резервирование работает. Наличие кольца на карте еще не означает, что при аварии потребители сохранят теплоснабжение. Необходимо оценить диаметры, пропускную способность резервного пути, наличие арматуры, гидравлический режим и возможность оперативного переключения.
Если кольцо существует только геометрически, но не обеспечивает расчетный расход, оно не решает задачу надежности. В схеме теплоснабжения такие случаи должны быть описаны отдельно.
Зоны отключения при аварии
Один из самых понятных результатов расчета — карта зон отключения. Для выбранного аварийного участка модель определяет, какие задвижки нужно закрыть и какие потребители останутся без теплоснабжения. Это особенно полезно для подготовки планов ликвидации аварийных ситуаций и регламентов диспетчера.
Зоны отключения позволяют перейти от абстрактного показателя надежности к конкретному списку адресов, объектов и нагрузок. Администрация видит, где авария приведет к отключению школы, больницы или большого числа жилых домов.
Приоритеты мероприятий по надежности
Расчет надежности помогает ранжировать мероприятия. Высокий приоритет получают участки, где одновременно присутствуют большой объем отключаемой нагрузки, высокая аварийность, значительный износ, отсутствие резервирования и наличие социально значимых потребителей.
Мероприятия могут включать замену трубопроводов, строительство перемычек, установку секционирующей арматуры, реконструкцию камер, создание резервного источника, изменение схемы подключения, диспетчеризацию и уточнение планов аварийного переключения.
Надежность и финансовое планирование
Муниципальный бюджет и инвестиционные программы ограничены. Поэтому важно не просто составить длинный перечень работ, а показать, какие мероприятия дают наибольший эффект. Расчет надежности помогает обосновать приоритеты перед администрацией, регулятором и ресурсоснабжающей организацией.
Если участок дорогой, но его авария отключает небольшую нагрузку и есть резервирование, он может быть менее приоритетным, чем более короткий участок, от которого зависит крупный жилой квартал или социальный объект.
Типовые ошибки в разделе надежности
Первая ошибка — подменять расчет надежности описанием аварийности. Аварийность показывает, что уже произошло, а надежность оценивает последствия возможных отказов. Вторая ошибка — не учитывать арматуру и возможность локализации повреждения. Третья — анализировать сеть без электронной модели. Четвертая — не связывать выводы с конкретными мероприятиями.
Также встречается ошибка, когда надежность оценивается только по источникам, без анализа тепловых сетей. Для малых систем именно сети часто являются главным фактором риска.
Как представить результаты в схеме теплоснабжения
Результаты расчета надежности желательно показывать в нескольких формах: текстовые выводы, таблица критичных участков, карта зон отключения, перечень потребителей под риском, рейтинг мероприятий и описание ожидаемого эффекта. Такой формат понятен и техническим специалистам, и управленцам.
Для сайта или публичного отчета можно использовать обобщенные формулировки: «выявлены участки, повреждение которых приводит к отключению более 30 % нагрузки зоны», «требуется установка секционирующей арматуры», «рекомендуется реконструкция тупиковой ветви к социальным объектам».
FAQ
Можно ли рассчитать надежность без электронной модели?
Можно выполнить экспертную оценку, но полноценный расчет зон отключения и критичных участков требует топологически корректной модели тепловых сетей.
Чем аварийность отличается от надежности?
Аварийность описывает фактические повреждения за прошлые периоды. Надежность оценивает устойчивость системы и последствия возможных отказов.
Нужно ли учитывать отключающую арматуру?
Да. Арматура определяет, какую часть сети можно отключить при повреждении и сколько потребителей попадет в зону аварийного отключения.
Как расчет надежности влияет на мероприятия?
Он помогает выбрать приоритетные участки реконструкции, обосновать строительство перемычек, установку арматуры и другие меры, которые реально снижают риск массовых отключений.
Вывод
Расчет надежности тепловых сетей делает схему теплоснабжения практическим инструментом управления рисками. Он показывает не только где сеть изношена, но и какие последствия даст отказ конкретного участка. Именно такая логика позволяет формировать обоснованные мероприятия и повышать устойчивость коммунальной инфраструктуры.
