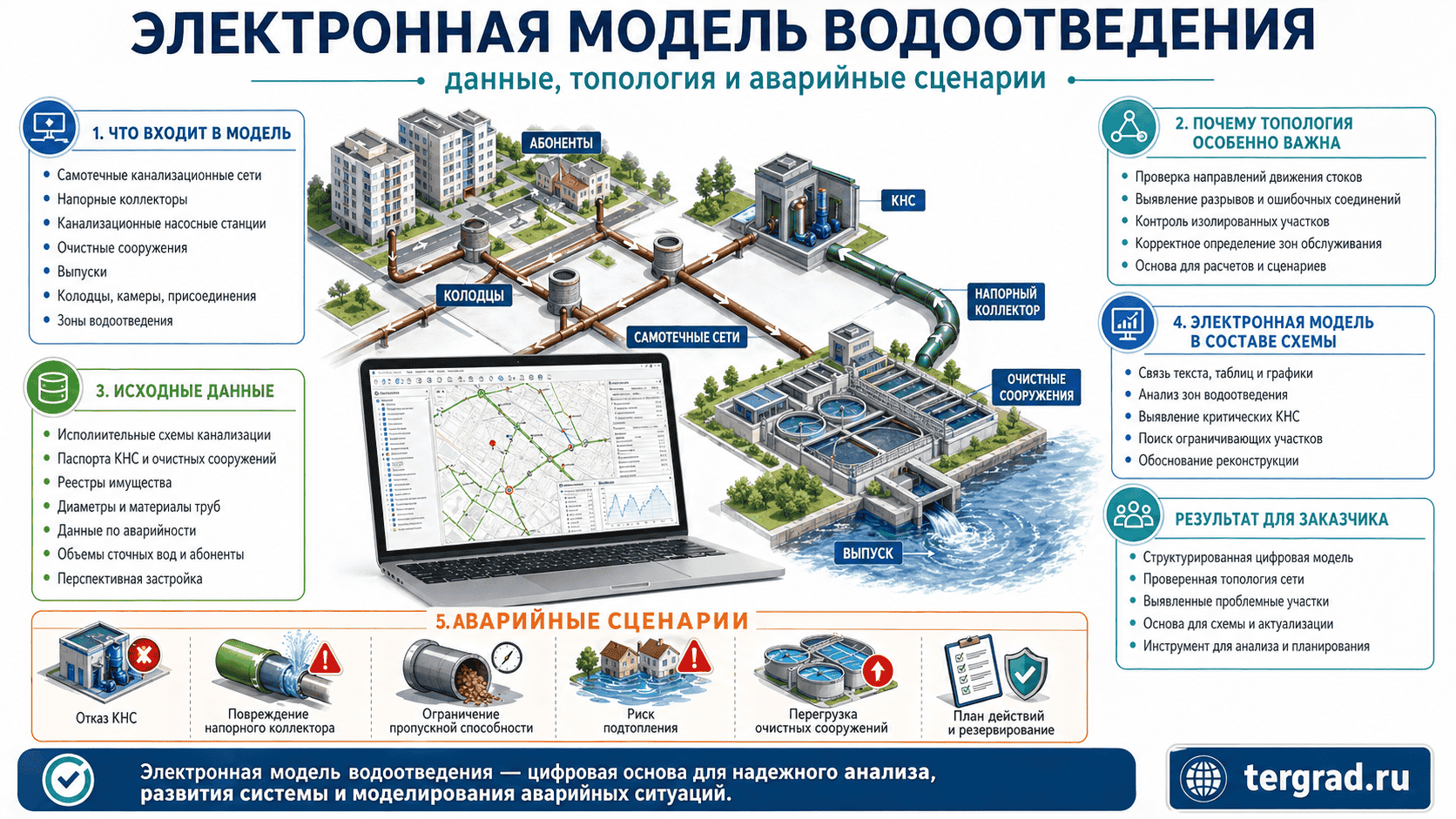

Электронная модель водоотведения — это цифровая основа для разработки схемы водоотведения, анализа работы канализационной сети и подготовки мероприятий по развитию системы. В отличие от обычной графической схемы, электронная модель содержит не только линии и точки, но и атрибуты объектов, связи между ними, направления движения сточных вод и расчетную структуру системы.
Какие объекты входят в модель
Электронная модель водоотведения включает самотечные канализационные сети, напорные коллекторы, канализационные насосные станции, очистные сооружения, выпуски, колодцы, камеры, присоединения абонентов и зоны водоотведения. Для каждого объекта фиксируются пространственное положение и инженерные характеристики.
Для сетей важны диаметр, материал, длина, тип движения стоков, отметки, уклон, год ввода, техническое состояние и связь с ближайшими узлами. Для КНС — производительность, напор, состав насосов, резервирование, фактическая загрузка и зона обслуживания.
Почему топология особенно важна
В системе водоотведения топология имеет принципиальное значение. Если направление самотечного коллектора указано неверно, модель неправильно определит зону обслуживания, нагрузку на КНС и маршрут движения сточных вод. Если сеть имеет разрывы или ошибочные соединения, расчеты и аварийные сценарии будут недостоверными.
Исходные данные
Для создания модели используются исполнительные схемы канализации, паспорта КНС и очистных сооружений, реестры имущества, сведения о диаметрах и материалах труб, данные об аварийности, объемах сточных вод, подключенных абонентах, перспективной застройке и техническом состоянии объектов.
Электронная модель в составе схемы водоотведения
В составе схемы водоотведения электронная модель помогает связать текстовые разделы, таблицы и графические материалы. Она показывает, какие территории обслуживаются централизованной системой, куда направляются сточные воды, какие КНС являются критическими, какие сети ограничивают развитие и где требуется реконструкция.
Аварийные сценарии
Электронная модель водоотведения особенно полезна для моделирования аварийных ситуаций. Можно анализировать отказ КНС, повреждение напорного коллектора, ограничение пропускной способности главного самотечного коллектора, риск подтопления, перегрузку очистных сооружений или нарушение маршрута транспортировки стоков.
Такие сценарии помогают определить критические участки и подготовить план действий: резервное перекачивание, переключения, очередность ремонта, необходимость резервирования оборудования, модернизацию КНС или реконструкцию коллекторов.
FAQ
Нужна ли электронная модель для небольшой системы водоотведения?
Да, хотя ее состав может быть упрощенным. Даже для небольшой системы модель помогает сохранить данные, проверить связность сети и планировать ремонты.
Чем модель водоотведения отличается от модели водоснабжения?
В модели водоотведения особенно важны уклоны, направления самотечного движения, КНС, очистные сооружения и выпуски. В модели водоснабжения основной акцент делается на источники, давления, расходы и зоны подачи.
