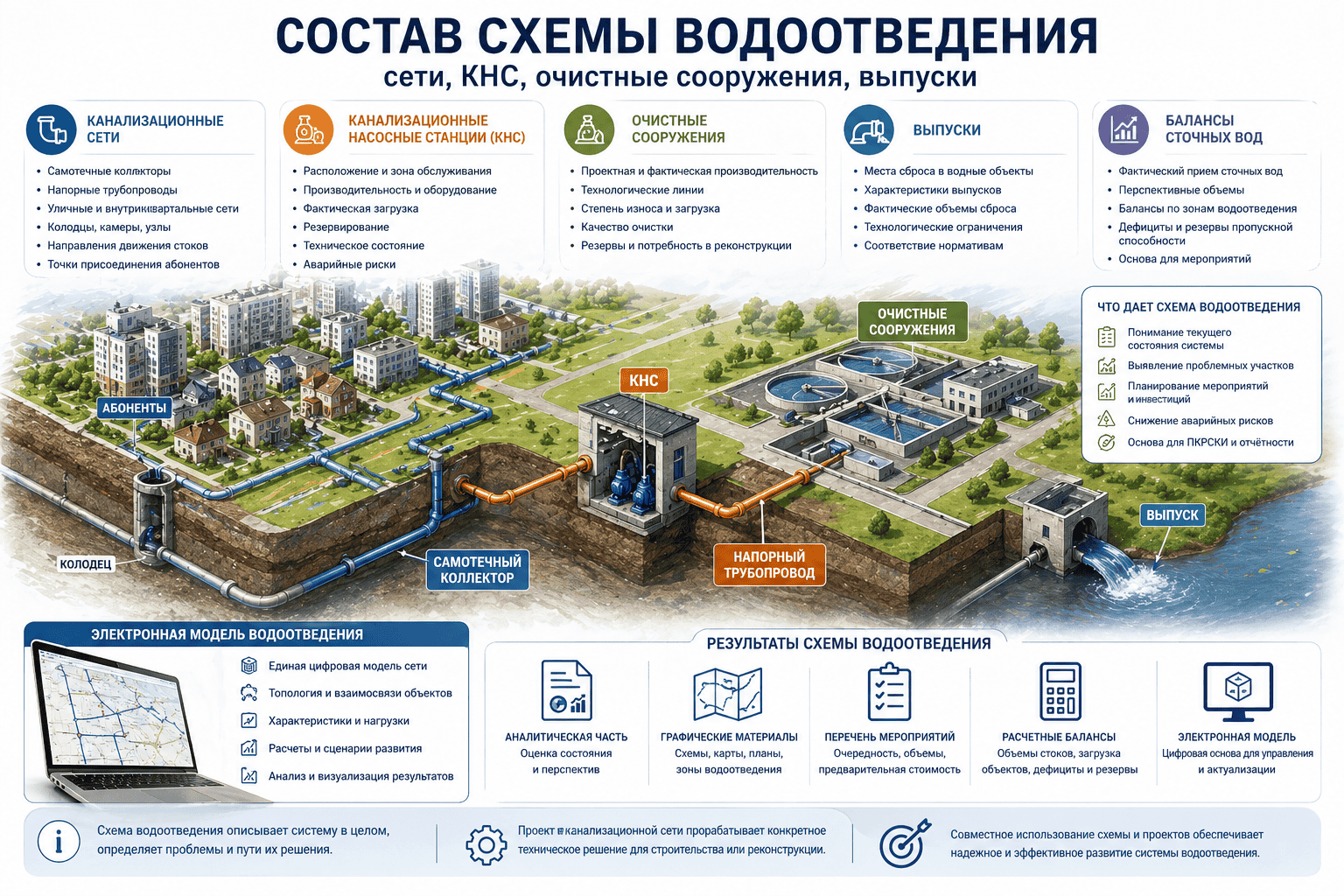

Схема водоотведения — это системный документ, который описывает существующее состояние и перспективное развитие централизованной системы водоотведения. В отличие от локального проекта канализационной сети, схема водоотведения рассматривает всю инфраструктуру: самотечные и напорные сети, канализационные насосные станции, очистные сооружения, выпуски, зоны водоотведения, объемы сточных вод и мероприятия по развитию.
Канализационные сети
Первый ключевой блок схемы водоотведения — описание канализационных сетей. В него входят самотечные коллекторы, напорные трубопроводы, уличные и внутриквартальные сети, основные направления движения сточных вод, точки присоединения абонентов и участки с ограниченной пропускной способностью.
Для качественной схемы важно не только перечислить протяженность сетей, но и показать их роль в системе. Один участок может быть локальной сетью, другой — главным коллектором, через который проходит значительная часть стоков.
Канализационные насосные станции
КНС являются критическими узлами системы водоотведения. Их отказ может привести к подтоплению территории, прекращению приема стоков или аварийному сбросу. Поэтому схема водоотведения должна содержать сведения о расположении КНС, производительности насосного оборудования, фактической загрузке, резервировании, техническом состоянии и аварийных рисках.
Очистные сооружения и выпуски
Очистные сооружения — конечный технологический блок централизованной системы водоотведения. В схеме необходимо отражать их проектную и фактическую производительность, состав технологических линий, степень износа, фактическую нагрузку, качество очистки, наличие резервов и потребность в реконструкции.
Выпуски очищенных сточных вод также входят в состав анализа. В схеме водоотведения указываются места сброса, водные объекты, характеристики выпусков, фактические объемы и технологические ограничения.
Балансы сточных вод
Расчетный блок схемы включает балансы водоотведения. Они формируются на основании данных о водопотреблении, фактическом приеме сточных вод, численности населения, подключенных абонентах, перспективной застройке и развитии производственных объектов.
Баланс помогает определить, хватает ли пропускной способности сетей, КНС и очистных сооружений, а также в каких зонах может возникнуть дефицит инфраструктуры. Это основа для формирования мероприятий.
Электронная модель водоотведения
Электронная модель позволяет связать графическую схему канализации с расчетными данными. В ней фиксируются трубопроводы, колодцы, КНС, очистные сооружения, выпуски, направления движения сточных вод, отметки, диаметры и нагрузки.
FAQ
Что важнее в схеме водоотведения: сети или очистные сооружения?
Оба блока важны. Сети обеспечивают транспортировку стоков, КНС — перекачку, очистные сооружения — обработку перед сбросом. Схема должна показывать систему целиком.
Чем схема водоотведения полезна для ПКРСКИ?
Она дает исходную техническую и расчетную базу для мероприятий программы комплексного развития систем коммунальной инфраструктуры.
