Схема теплоснабжения малого муниципального образования часто разрабатывается в условиях ограниченных исходных данных, небольшого бюджета, разрозненной эксплуатационной информации и устаревших карт. Поэтому ошибки встречаются не только в текстах, но и в расчетной логике: неверно определены зоны действия источников, не сходятся балансы, отсутствует рабочая электронная модель, мероприятия не связаны с выявленными проблемами.
Такие ошибки снижают практическую ценность документа. Формально схема теплоснабжения может быть утверждена, но администрация и ресурсоснабжающая организация не получают инструмента для планирования реконструкции, подключения новых потребителей, расчета надежности и подготовки инвестиционных мероприятий.

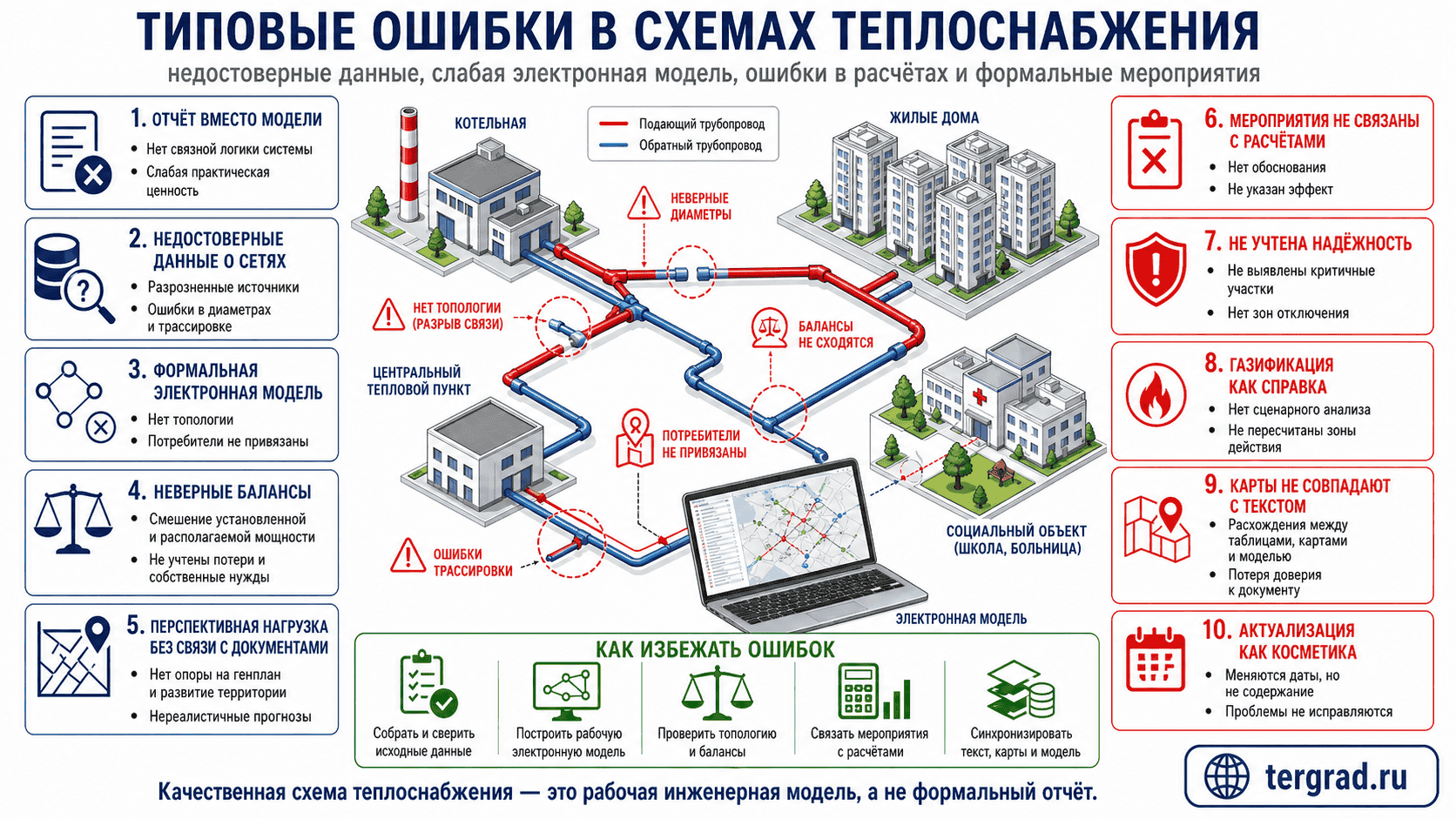

Ошибка 1. Схема разрабатывается как отчет, а не как модель системы
Одна из главных проблем — восприятие схемы теплоснабжения как набора текстовых разделов. Подрядчик собирает сведения, оформляет таблицы, добавляет карты и перечень мероприятий, но не создает связную модель системы. В результате документ трудно использовать после утверждения.
Правильный подход начинается с вопроса: как фактически работает система теплоснабжения? Какие источники питают какие зоны? Какие потребители подключены к каким сетям? Где расположены критичные участки? Какие нагрузки существуют сегодня и какие появятся в перспективе? Ответы должны быть связаны в единую структуру данных.
Ошибка 2. Недостоверные сведения о тепловых сетях
В малых территориях сведения о сетях часто хранятся в разных форматах: бумажные планы, исполнительные схемы, таблицы бухгалтерского учета, данные ресурсоснабжающей организации, воспоминания эксплуатационного персонала. Эти источники могут противоречить друг другу.
Если без проверки перенести такие данные в схему, появляются ошибки в протяженности, диаметрах, трассировке, годах ввода и принадлежности. Особенно опасны ошибки в топологии: участок может быть нарисован на карте, но фактически не связан с потребителями или источником.
Как избежать: выполнять сверку данных, оцифровку в ГИС, камеральную проверку связности, выборочные обследования и согласование с эксплуатационным персоналом.
Ошибка 3. Формальная электронная модель
Иногда электронная модель существует только как картинка: линии и точки нанесены на карту, но отсутствуют расчетные связи, атрибуты заполнены частично, потребители не привязаны к узлам, участки сети не соединены в единую топологию. Такая модель не помогает рассчитывать гидравлические режимы, надежность и зоны отключения.
Рабочая электронная модель должна содержать геометрию, атрибуты, связи и расчетные параметры. Она должна позволять выбрать котельную и получить ее зону действия, выбрать аварийный участок и определить отключаемых потребителей, добавить перспективную нагрузку и проверить ограничения сети.
Ошибка 4. Неверные балансы мощности и нагрузки
Балансы часто составляются укрупненно: суммарная мощность источников сравнивается с общей нагрузкой потребителей. Для муниципального округа такой подход недостаточен. Важно считать балансы по каждой зоне действия источника, потому что резерв в одном населенном пункте не помогает подключить потребителя в другом.
Еще одна ошибка — не учитывать потери в тепловых сетях и собственные нужды источников. В результате резерв мощности выглядит больше, чем он есть фактически. Также встречается смешение установленной и располагаемой мощности, что особенно критично для старых котельных.
Ошибка 5. Перспективная нагрузка берется без связи с градостроительными документами
Перспективная тепловая нагрузка должна опираться на документы территориального планирования, планы застройки, ввод социальных объектов, программы развития и фактическую динамику потребления. Если нагрузка просто копируется из старой схемы, документ не отражает развитие территории.
Иногда возникает обратная ошибка: в схему включают слишком оптимистичные объемы строительства без проверки сроков, площадок и возможности подключения. Это приводит к завышенным мероприятиям и нереалистичным инвестиционным потребностям.
Ошибка 6. Мероприятия не связаны с расчетными выводами
Перечень мероприятий должен вытекать из анализа: дефицит мощности, высокий износ, аварийность, гидравлическое ограничение, отсутствие резервирования, повышенные потери, перспективное подключение. Если связь не показана, мероприятие выглядит необоснованным.
Например, фраза «реконструкция тепловых сетей» недостаточна. Нужно указать участок, проблему, расчетное обоснование, ожидаемый эффект, срок, ориентировочную стоимость и зависимость от других мероприятий.
Ошибка 7. Не учитывается надежность теплоснабжения
Для малых систем надежность часто важнее сложной оптимизации. Если единственная магистральная ветка питает школу, детский сад и несколько многоквартирных домов, ее отказ имеет высокий социальный риск. Но без расчета надежности такой участок может не попасть в приоритетный перечень.
Схема теплоснабжения должна показывать критичные участки, зоны отключения, возможность локализации аварий, наличие арматуры и потребителей под риском. Это позволяет формировать мероприятия не только по износу, но и по последствиям отказа.
Ошибка 8. Газификация учитывается как справка, а не как сценарий
Во многих муниципальных образованиях развитие теплоснабжения связано с газификацией. Ошибка заключается в том, что планы газификации просто упоминаются, но не пересчитываются зоны действия источников, топливные балансы, нагрузки и мероприятия по сетям.
Если строится новая газовая котельная, нужно определить, какие потребители к ней подключаются, какие источники выводятся, какие сети сохраняются или реконструируются, как меняются потери и надежность.
Ошибка 9. Графические материалы не совпадают с текстом
Частая ситуация: в таблице указана одна зона действия котельной, на карте — другая, а в электронной модели — третья. Такие расхождения подрывают доверие к документу и создают проблемы при актуализации.
Карты, таблицы и модель должны быть синхронизированы. Если объект изменен в модели, это должно отражаться в графических материалах и расчетах.
Ошибка 10. Актуализация сводится к косметическим правкам
Актуализация схемы теплоснабжения должна отражать реальные изменения: новые объекты, выполненные мероприятия, изменение нагрузок, аварийность, состояние источников, изменения тарифов и технических проблем. Косметическая замена года и добавление нескольких строк не решают задачу.
Если предыдущая схема была слабой, актуализация должна стать возможностью исправить основу: собрать данные, построить модель, проверить балансы и сформировать рабочие мероприятия.
Как повысить качество схемы теплоснабжения
Для качественной схемы нужно начинать с данных. Необходимо собрать сведения по источникам, сетям, потребителям, аварийности, ремонтам, нагрузкам, планам развития и документам территориального планирования. Затем — создать электронную модель, проверить топологию, выполнить расчеты и только после этого формировать мероприятия.
Хорошая схема теплоснабжения должна отвечать на вопросы администрации: где есть резерв мощности, где дефицит, какие сети критичны, какие потребители под риском, какие мероприятия первоочередные, как газификация изменит систему, какие проекты надо включать в программы развития.
Чек-лист проверки готовой схемы
Перед утверждением стоит проверить:
- совпадают ли данные в тексте, таблицах, картах и модели;
- определены ли зоны действия всех источников;
- рассчитаны ли балансы по каждой зоне, а не только по округу;
- учтены ли потери и собственные нужды;
- есть ли электронная модель с топологией;
- связаны ли мероприятия с расчетными проблемами;
- отражены ли перспективные нагрузки;
- показаны ли критичные участки и надежность;
- учтены ли планы газификации;
- есть ли понятные графические материалы для публичного рассмотрения.
FAQ
Почему в малых муниципалитетах схемы часто получаются формальными?
Потому что исходные данные разрознены, сети плохо оцифрованы, а бюджет на разработку ограничен. Без методичной проверки данных документ быстро становится набором общих формулировок.
Что важнее: текст схемы или электронная модель?
Оба элемента важны, но электронная модель определяет расчетную состоятельность документа. Текст должен объяснять выводы, полученные на основе данных и расчетов.
Можно ли исправить старую слабую схему актуализацией?
Да. Но такая актуализация должна быть глубокой: с проверкой исходных данных, созданием модели, пересчетом балансов и полной ревизией мероприятий.
Какие ошибки опаснее всего?
Наиболее опасны ошибки в топологии сети, нагрузках, мощности источников и мероприятиях. Они напрямую влияют на выводы о надежности, дефицитах и инвестиционных потребностях.
Вывод
Схема теплоснабжения малого муниципального образования должна быть не формальным отчетом, а рабочей инженерной моделью развития системы. Чем точнее данные, модель и расчеты, тем полезнее документ для администрации, ресурсоснабжающей организации и жителей.
