Схема теплоснабжения муниципального округа — это комплексный документ, который описывает существующее состояние системы теплоснабжения, определяет перспективную тепловую нагрузку, оценивает надежность и формирует перечень мероприятий по развитию источников, тепловых сетей и потребителей. В практическом смысле схема теплоснабжения отвечает на несколько ключевых вопросов: какие котельные и сети работают сегодня, какие зоны они обеспечивают, где есть резерв или дефицит мощности, какие участки сети ограничивают развитие территории и какие мероприятия нужны для надежного и экономически обоснованного теплоснабжения.
Для муниципалитета схема теплоснабжения является основой для принятия управленческих решений. Для ресурсоснабжающей организации — инструментом планирования ремонтов, реконструкции, переключений и инвестиционных мероприятий. Для инвестора и застройщика — источником информации о возможности подключения новых объектов. Поэтому качественная схема теплоснабжения должна быть не набором текстовых разделов, а согласованной системой данных, расчетов, карт и мероприятий.
Нормативная и практическая роль схемы теплоснабжения
Схема теплоснабжения разрабатывается с учетом законодательства о теплоснабжении, требований к составу схем и документов территориального планирования. Она должна быть связана с генеральным планом, программами развития коммунальной инфраструктуры, инвестиционными программами, планами газификации, сведениями о перспективной жилой и общественно-деловой застройке.
На практике схема нужна не только потому, что ее требуется утверждать. Она позволяет выявить противоречия между документами: например, когда генеральный план предусматривает развитие жилой зоны, но в зоне действия ближайшей котельной отсутствует резерв тепловой мощности; или когда планируется строительство новой блочно-модульной котельной, но тепловые сети не позволяют обеспечить расчетный гидравлический режим.
Основные разделы схемы теплоснабжения

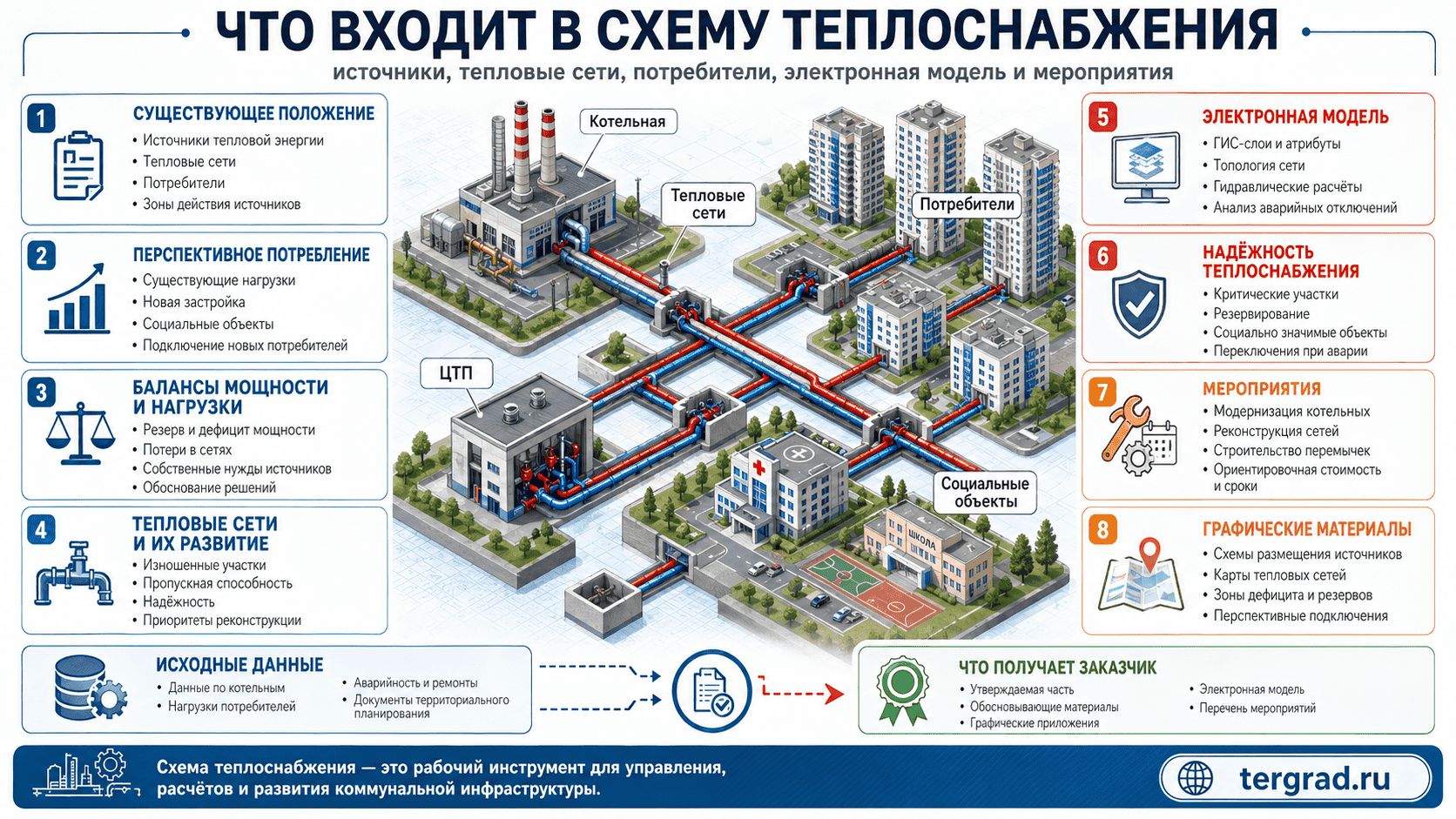

Качественная схема теплоснабжения обычно включает утверждаемую часть, обосновывающие материалы, графические материалы и электронную модель. Внутренняя структура может отличаться в зависимости от состава территории, количества систем теплоснабжения и требований технического задания, но базовая логика сохраняется.
1. Существующее положение в сфере теплоснабжения
В этом разделе описываются источники тепловой энергии, тепловые сети, потребители, зоны действия источников, структура теплоснабжающих и теплосетевых организаций. Важно не просто перечислить объекты, а показать, как они связаны между собой. Для каждой котельной анализируются установленная и располагаемая мощность, подключенная нагрузка, вид топлива, состав оборудования, температурный график, фактическая загрузка, техническое состояние и ограничения.
По тепловым сетям обычно фиксируются протяженность, диаметры, способ прокладки, год ввода, износ, аварийность, наличие отключающей арматуры, состояние тепловых камер и участков с повышенными потерями. Этот блок особенно важен для малых муниципальных образований, где сведения о сетях часто существуют в виде разрозненных планов, инвентаризационных таблиц и данных эксплуатационного персонала.
2. Перспективное потребление тепловой энергии
Схема теплоснабжения должна учитывать не только текущих потребителей, но и перспективное развитие территории. В расчет включаются существующие нагрузки, планируемое строительство, изменение назначения зданий, подключение социальных объектов, перевод потребителей на индивидуальное отопление или, наоборот, подключение новых объектов к централизованной системе.
Для муниципального округа важно разделять нагрузки по населенным пунктам и зонам действия источников. Одна котельная может иметь резерв, но он не всегда доступен для новой застройки из-за удаленности, гидравлических ограничений или неудовлетворительного состояния сетей.
3. Балансы тепловой мощности и тепловой нагрузки
Балансы показывают, достаточно ли мощности источников для покрытия расчетной нагрузки потребителей с учетом потерь тепловой энергии в сетях и собственных нужд источников. Если в зоне действия котельной выявлен дефицит, схема должна предложить технически и экономически обоснованный способ его устранения: модернизацию источника, строительство новой котельной, реконструкцию тепловой сети, перераспределение нагрузок или изменение схемы подключения.
Если выявлен значительный резерв мощности, это тоже управленчески важный вывод. Резерв может быть полезен для перспективного подключения, но избыточная установленная мощность часто приводит к низкой загрузке оборудования и росту удельных затрат.
4. Тепловые сети и их развитие
Раздел по тепловым сетям должен показывать не только текущую протяженность, но и проблемные места: изношенные участки, участки с недостаточной пропускной способностью, тупиковые сети с низкой надежностью, зоны повышенных тепловых потерь, отсутствие секционирующей арматуры. Именно здесь формируется техническая основа для мероприятий по реконструкции.
Для сильной схемы теплоснабжения недостаточно написать «требуется замена ветхих сетей». Необходимо обосновать, какие участки являются приоритетными, как их реконструкция повлияет на надежность, потери тепловой энергии, качество теплоснабжения и возможность подключения новых потребителей.
5. Электронная модель системы теплоснабжения
Электронная модель — один из наиболее важных элементов современной схемы теплоснабжения. Она объединяет пространственные данные, атрибуты объектов, топологию сети и расчетные параметры. В модели должны быть представлены источники, тепловые сети, камеры, узлы, ЦТП, потребители, отключающая арматура, нагрузки, диаметры, длины, отметки, температурные графики и другие характеристики.
Наличие электронной модели позволяет выполнять гидравлические расчеты, проверять зоны действия источников, анализировать аварийные отключения, рассчитывать потери, выявлять проблемные участки и обновлять схему при последующей актуализации. Без модели схема быстро превращается в статичный документ, который трудно использовать в эксплуатации.
6. Надежность теплоснабжения
Раздел надежности показывает, насколько система устойчива к отказам источников и тепловых сетей. Для тупиковых систем анализируются критичные участки, при повреждении которых отключается значительное число потребителей. Для кольцевых и резервируемых сетей оценивается возможность переключения нагрузок и сохранения теплоснабжения при аварии.
Особое внимание уделяется социально значимым объектам: школам, детским садам, больницам, объектам социальной защиты. Если их теплоснабжение зависит от одного аварийно опасного участка сети, схема должна содержать мероприятия по повышению надежности.
7. Мероприятия по развитию системы теплоснабжения
Перечень мероприятий — это прикладной результат схемы. В него могут входить строительство или модернизация котельных, перевод источников на другой вид топлива, реконструкция тепловых сетей, установка узлов учета, диспетчеризация, замена оборудования, строительство перемычек, ликвидация неэффективных участков, оптимизация зон действия источников.
Каждое мероприятие должно быть связано с выявленной проблемой. Хорошая схема теплоснабжения не просто перечисляет работы, а показывает: проблема — расчетное обоснование — мероприятие — ожидаемый эффект — ориентировочная стоимость — срок реализации — источник финансирования.
8. Графические материалы
Карты и схемы позволяют быстро понять структуру системы теплоснабжения. В составе материалов обычно нужны схемы размещения источников, тепловых сетей, зон действия котельных, перспективных подключений, реконструируемых участков, зон дефицита и резервов. Для сайта или публичных слушаний полезны упрощенные карты, а для работы специалистов — детализированные ГИС-слои.
Какие исходные данные нужны
Для разработки схемы теплоснабжения желательно подготовить сведения о котельных, тепловых сетях, потребителях, договорах теплоснабжения, фактическом отпуске тепловой энергии, аварийности, ремонтных программах, тарифах, планах застройки и действующих документах территориального планирования. Если часть данных отсутствует, ее можно восстановить через обследование, анализ исполнительной документации, работу с эксплуатационным персоналом и создание электронной модели.
Наиболее критичны три группы данных: нагрузки потребителей, топология тепловых сетей и характеристики источников. Если они недостоверны, балансы мощности, гидравлические расчеты и мероприятия будут иметь низкую практическую ценность.
Что получает заказчик
По итогам работ заказчик получает утверждаемую часть схемы теплоснабжения, обосновывающие материалы, графические приложения, электронную модель, перечень мероприятий и аналитические выводы по развитию системы. При правильной подготовке схема становится не разовым отчетом, а рабочим инструментом для муниципалитета и ресурсоснабжающей организации.
FAQ
Чем схема теплоснабжения отличается от проекта реконструкции сети?
Схема теплоснабжения определяет развитие всей системы или зоны теплоснабжения на перспективу. Проект реконструкции разрабатывается уже для конкретного объекта или участка сети на основании технических решений и мероприятий, предусмотренных схемой.
Можно ли разработать схему при неполных исходных данных?
Да, но неполнота данных должна быть явно отражена. Часть информации можно восстановить по обследованию, ГИС-оцифровке, архивным планам, данным эксплуатации и расчетной верификации модели.
Зачем в схеме нужна электронная модель?
Электронная модель позволяет не только описать систему, но и проверить ее расчетами: определить зоны действия источников, оценить гидравлические режимы, потери, надежность и последствия аварийных отключений.
Как часто требуется актуализация схемы теплоснабжения?
Актуализация выполняется при изменениях в системе теплоснабжения, развитии территории, появлении новых данных, изменении нагрузок, реализации мероприятий и в иных случаях, предусмотренных действующими требованиями.
Вывод
Схема теплоснабжения муниципального округа должна быть технически связным документом: от анализа источников и сетей до электронной модели, расчетов, надежности и перечня мероприятий. Чем лучше собраны исходные данные и чем точнее построена модель, тем выше практическая ценность схемы для управления коммунальной инфраструктурой.
